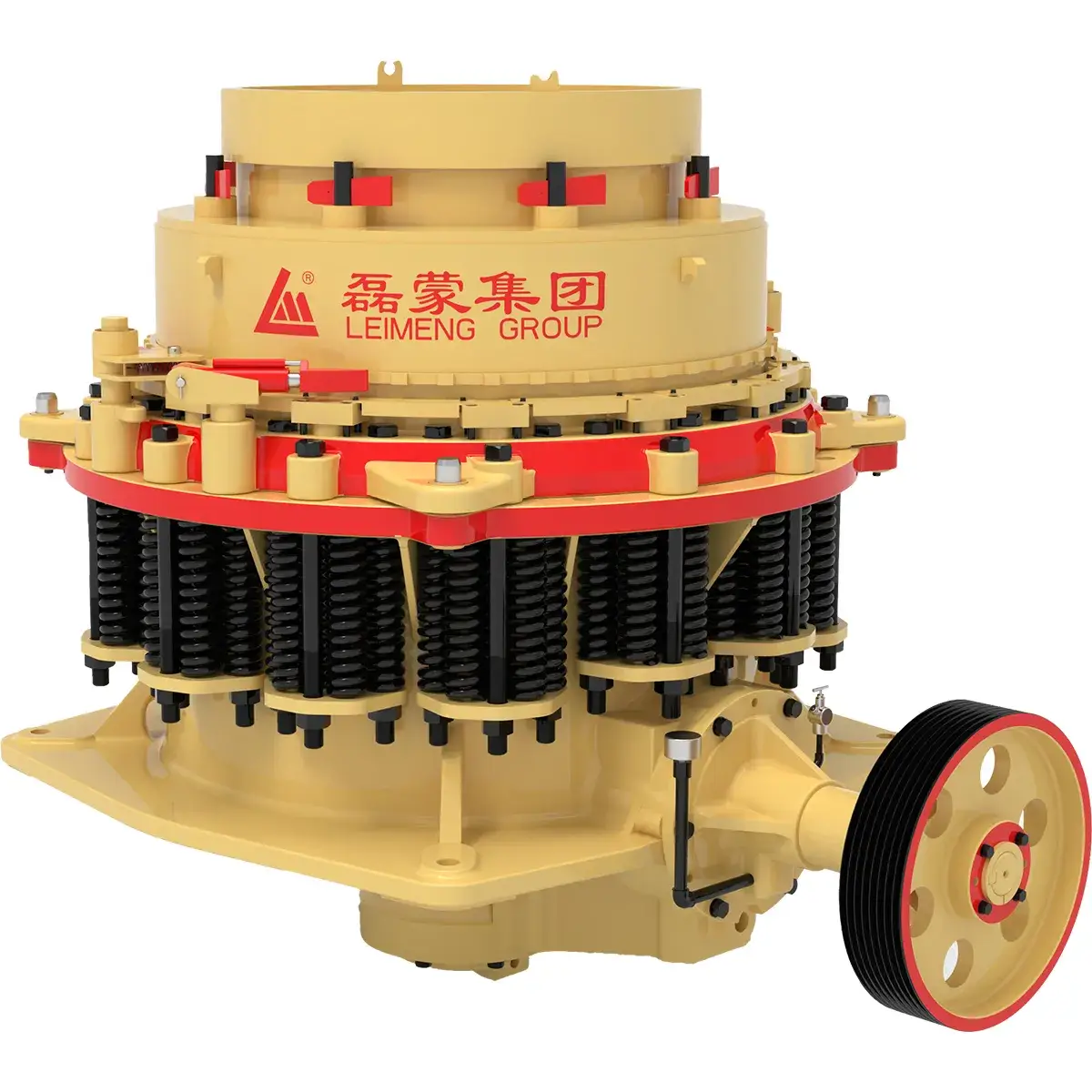

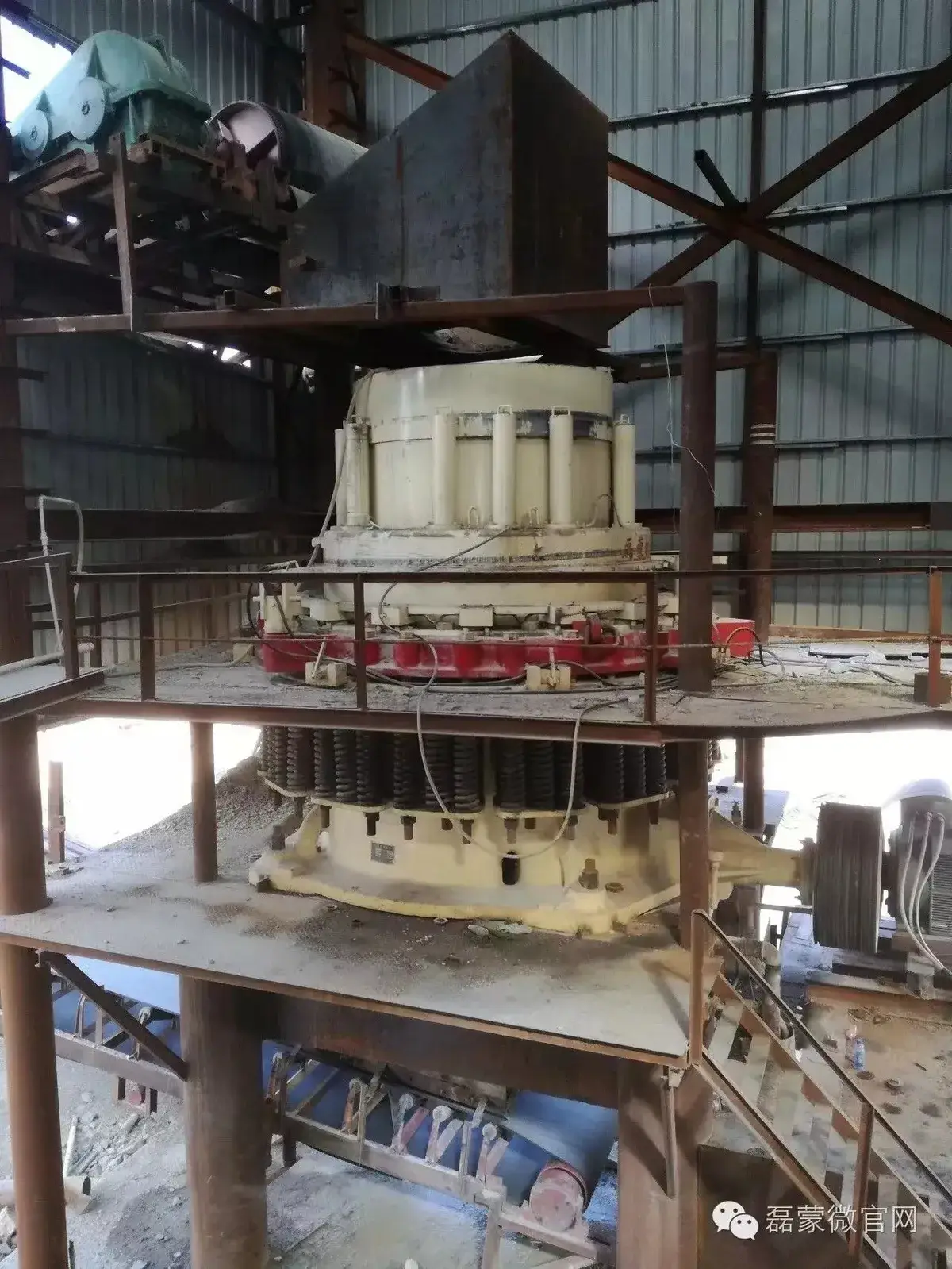

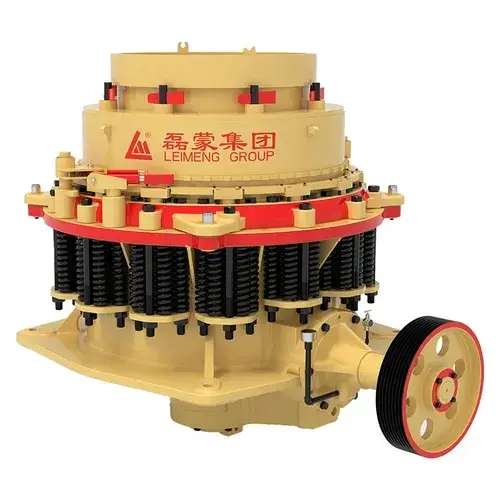

Série S Britador cônico Symons
(Mola, britagem secundária)
O britador cônico Symons da série S é um dos britadores cônicos mais utilizados atualmente. Graças ao seu funcionamento confiável e desempenho estável, tem sido amplamente utilizado em minas e pedreiras em todo o mundo.
Tanto os britadores cônicos da série S do tipo padrão quanto os do tipo cabeça curta podem ser alimentados em carga total. Sistemas hidráulicos são utilizados para proteção contra sobrecarga, ajuste da abertura de descarga e limpeza da câmara de britagem, garantindo operação segura e confiável, resposta rápida, manuseio conveniente e redução do tempo de inatividade e da intensidade de mão de obra.
- Minérios metálicos
- Minérios não metálicos
Durante o funcionamento, a rotação do motor é transmitida através da polia e do eixo de transmissão, fazendo com que o cone de britagem execute um movimento giratório sob a ação da manga excêntrica. Como resultado, o cone se aproxima e se afasta alternadamente do côncavo fixo montado na estrutura superior, submetendo o material na câmara de britagem a impactos e compressão contínuos até que seja triturado. O material triturado é então descarregado pela parte inferior do britador.

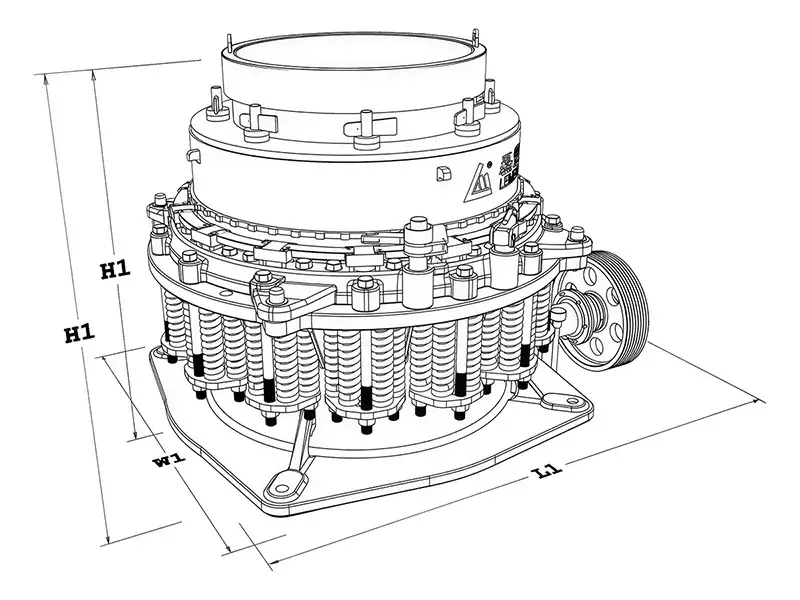

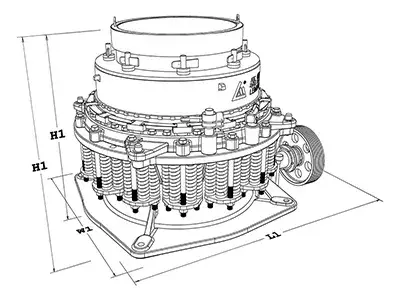

| Modelo | |||||
| Comprimento L1 (mm) | 2400 | 2815 | 3000 | 3920 | 5080 |
| Largura W1 (mm) | 1800 | 2470 | 2650 | 3055 | 4080 |
| Altura H1 (mm) | 1725 | 2160 | 2330 | 2640 | 3300 |
| Altura H2 (mm) | 2060 | 2810 | 3030 | 3430 | 4100 |
| Modelo | |||||
| Tamanho máximo de alimentação (mm) | 150 | 220 | 220 | 270 | 370 |
| Tamanho de descarga (mm) | 3-25 | 3-25 | 8-19 | 5-38 | 5-38 |
| Capacidade (t/h) | 27-196 | 36-445 | 134-495 | 90-743 | 190-1643 |
| Potência (kW) | 75 | 185 | 220 | 240 | 400 |
