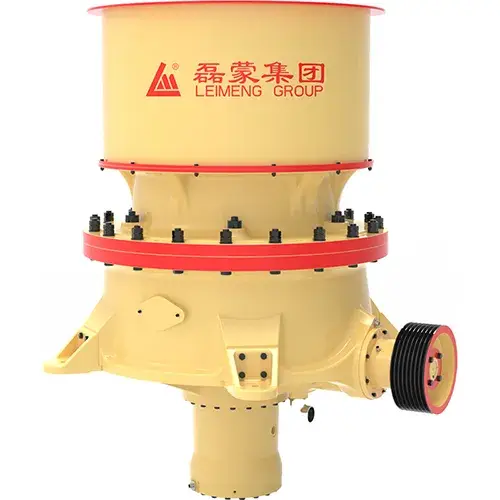

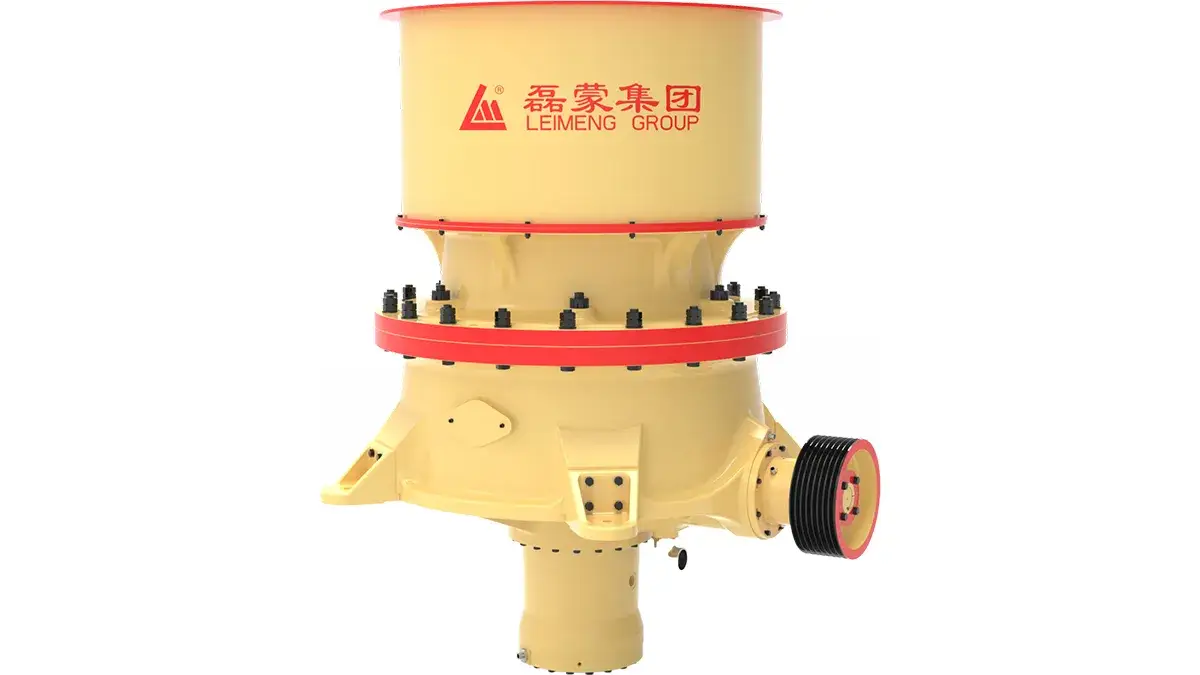

Série DH/DS Britador cônico Symons
(Cilindro único)
O britador cônico Symons de cilindro único possui liberação automática de materiais não trituráveis em caso de sobrecarga, limpeza automática da câmara e um sistema de controle inteligente que permite o ajuste automático da abertura de descarga, com exibição em tempo real do status de funcionamento e avisos de falhas. É adequado para a trituração de matérias-primas em setores como metalurgia, construção civil, construção de estradas, produtos químicos e silicatos, e pode triturar diversos minérios e rochas de dureza média e acima da média.
Materiais aplicáveis
- Minérios metálicos
- Minérios não metálicos
Características
- Projeto geral otimizado da máquina com eixo principal de grande diâmetro e alta resistência e estrutura principal reforçada, garantindo excelente rigidez e longa vida útil.
- Rolamentos reforçados substituem as buchas tradicionais de bronze, reduzindo a folga de montagem e aumentando a velocidade de rotação do eixo principal, resultando em maior rendimento e melhor forma das partículas.
- O sistema de controle hidráulico permite fácil ajuste da abertura de descarga e oferece proteção contra sobrecarga mais confiável.
- O curso pode ser ajustado de acordo com as características do material, permitindo que o triturador se adapte a diferentes requisitos de trituração.
- O avançado sistema de controle automático melhora a qualidade do produto, mantendo a máxima eficiência de trituração dentro de limites operacionais seguros.
- A aplicação do princípio de “trituração laminada”, combinada com configurações opcionais de velocidade, câmaras de ângulo acentuado e designs de câmara de trituração de dupla curvatura, garante uma forma uniforme e consistente das partículas do produto.
- A estrutura superior é dividida em uma estrutura de braço principal e um assento de suporte do manto, permitindo manutenção independente em caso de danos e reduzindo os custos de manutenção.
- A transmissão por engrenagem cônica espiral aumenta a capacidade de carga e garante uma operação mais suave e estável.

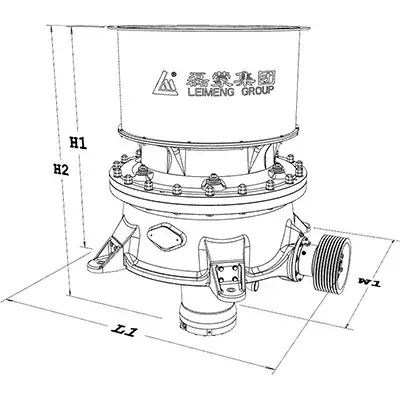

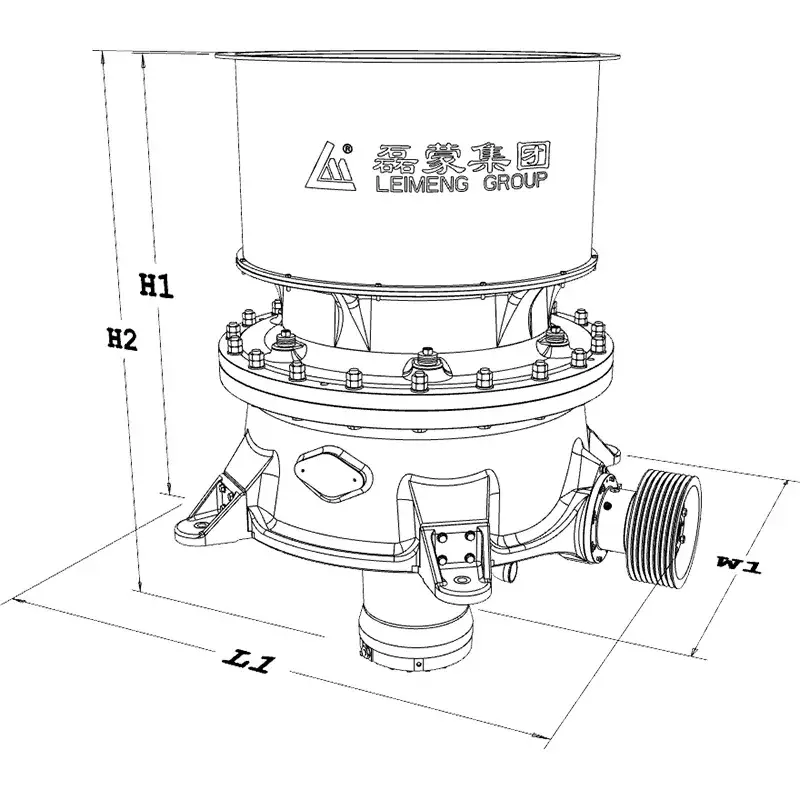

Dimensões
| Modelo | Comprimento L1 (mm) | Largura W1 (mm) | Altura H1 (mm) |
| |
1500 | 1300 | 2460 |
| |
1935 | 1860 | 2630 |
| |
2484 | 2150 | 3230 |
| |
2700 | 2450 | 3560 |
| |
3394 | 2870 | 4625 |
| |
3621 | 3100 | 5280 |
| |
1500 | 1300 | 2820 |
| |
1935 | 1860 | 3130 |
| |
2484 | 2150 | 3750 |
| |
3394 | 2450 | 4750 |
| |
3520 | 2870 | 5900 |
Especificações técnicas
| Modelo | Tamanho máximo de alimentação (mm) | Tamanho de saída (mm) | Capacidade (t/h) | Potência (kW) |
| |
135 | 4-32 | 27-128 | 90 |
| |
185 | 6-38 | 48-208 | 132 |
| |
215 | 8-44 | 90-395 | 220 |
| |
275 | 13-51 | 192-662 | 315 |
| |
300 | 10-70 | 280-1512 | 560 |
| |
370 | 16-70 | 368-2600 | 750 |
| |
240 | 19-38 | 70-168 | 90 |
| |
360 | 19-54 | 91-344 | 132 |
| |
450 | 25-54 | 195-601 | 250 |
| |
560 | 38-83 | 318-1050 | 355 |
| |
600 | 60-120 | 1200-2000 | 630 |

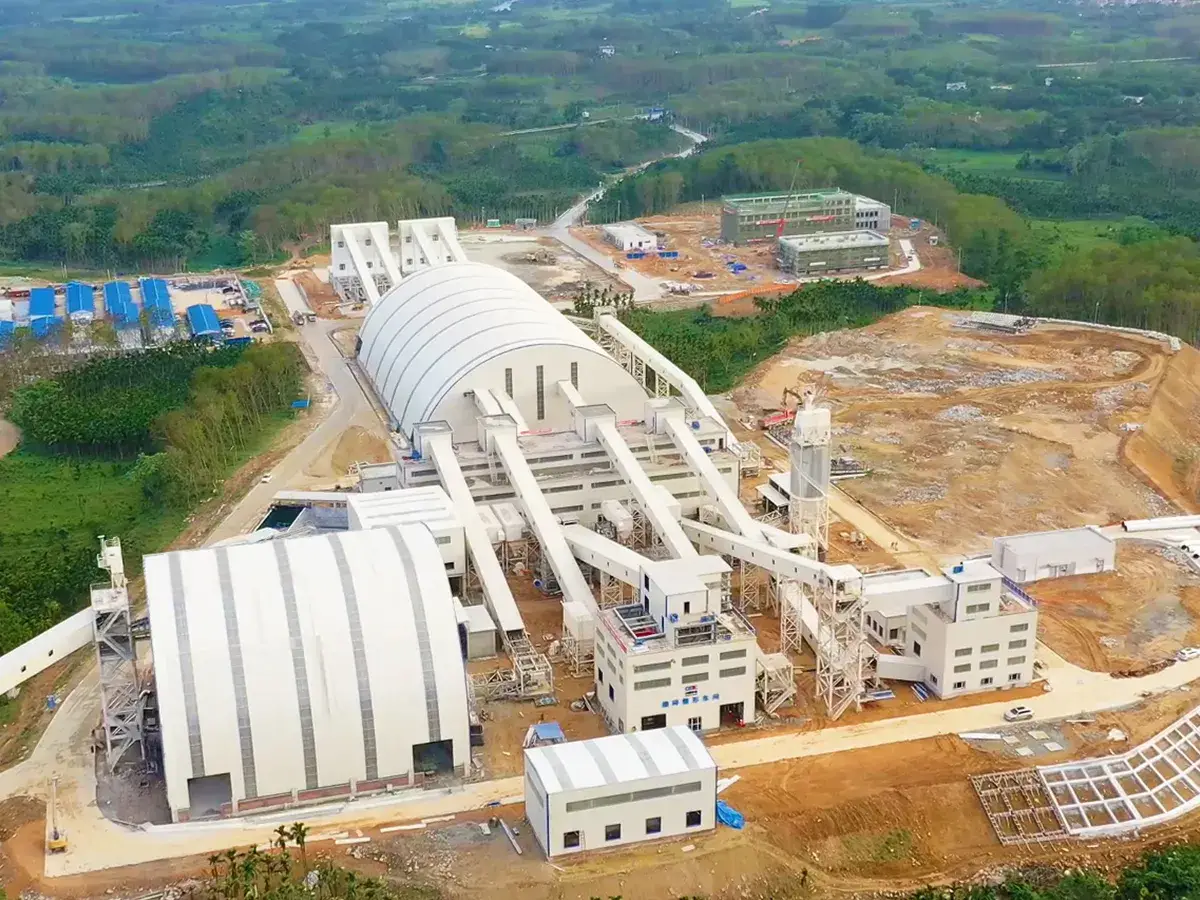

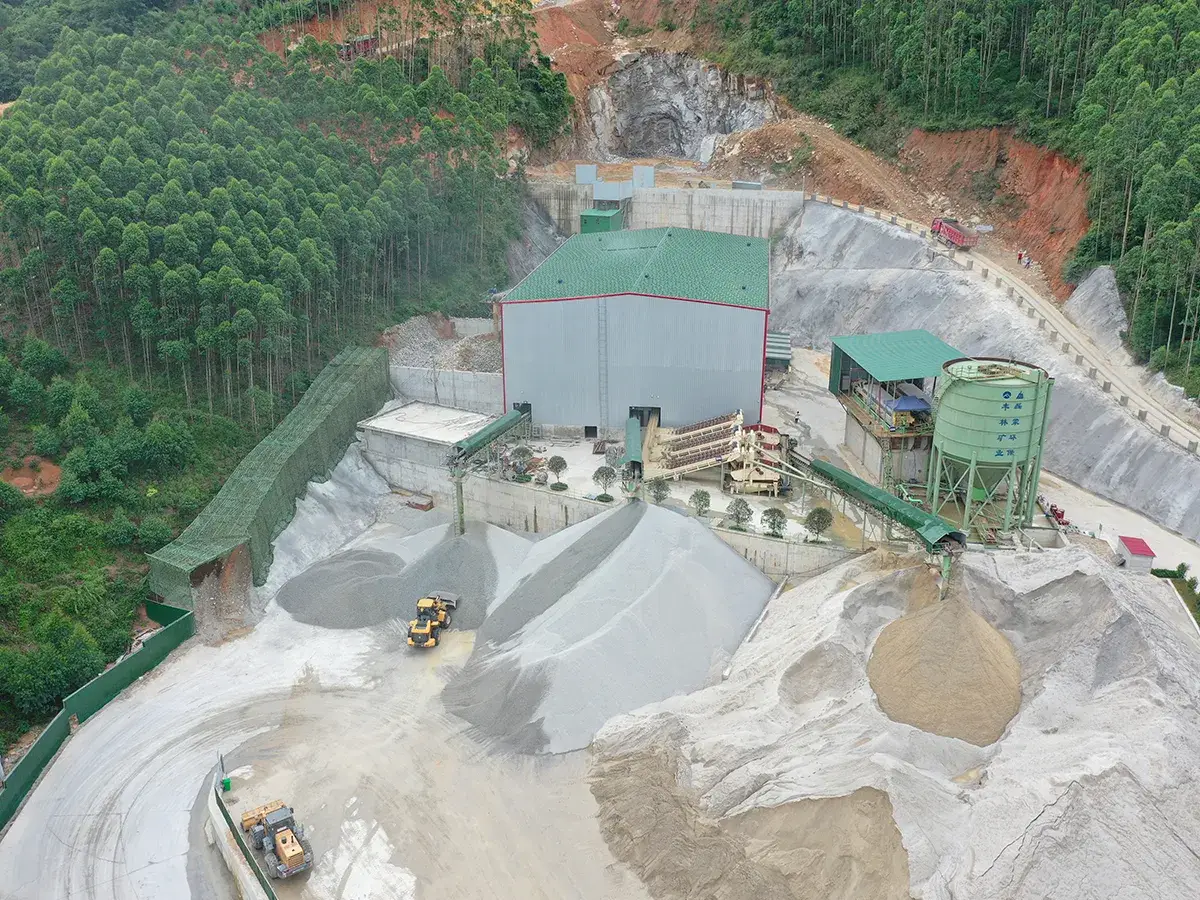

Projetos

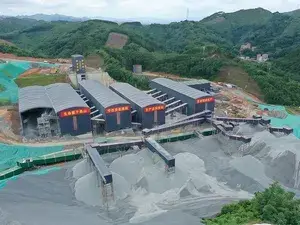

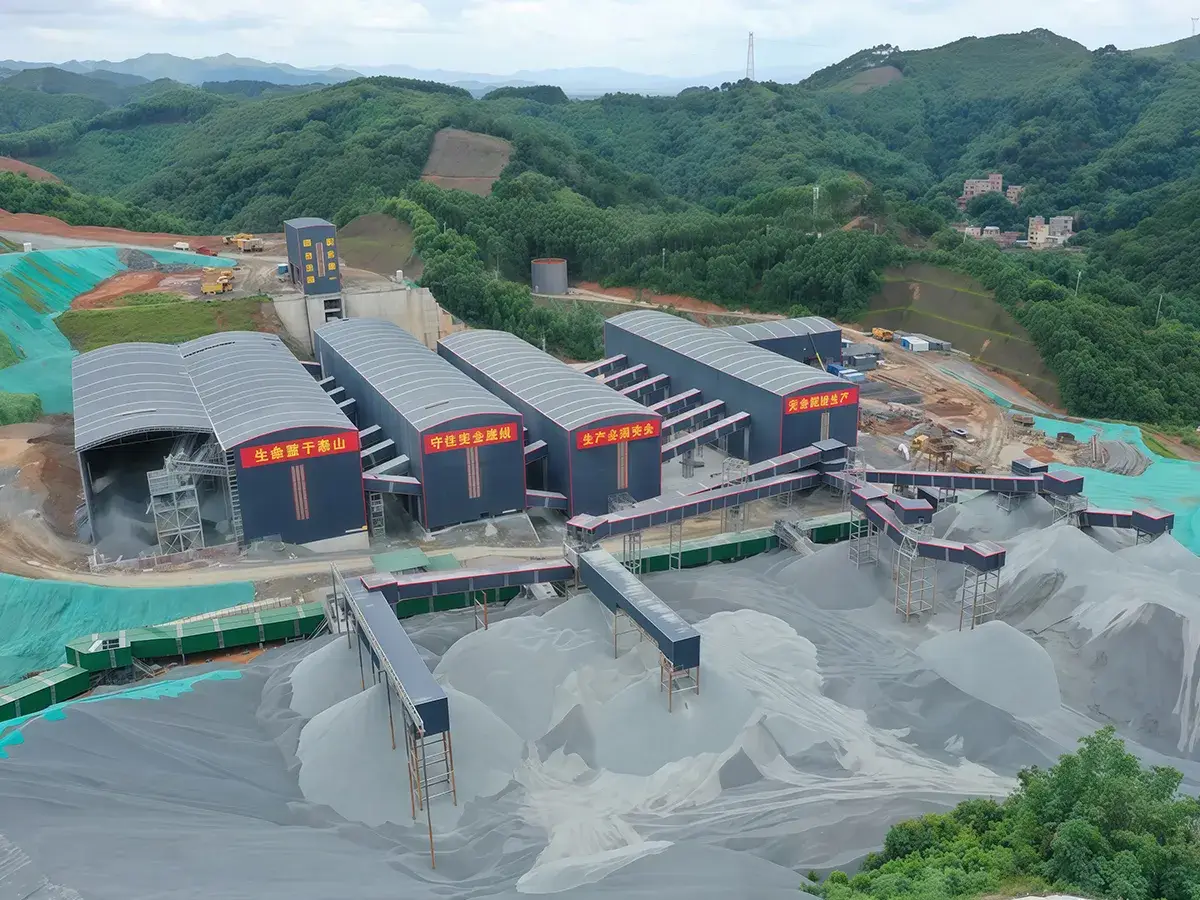

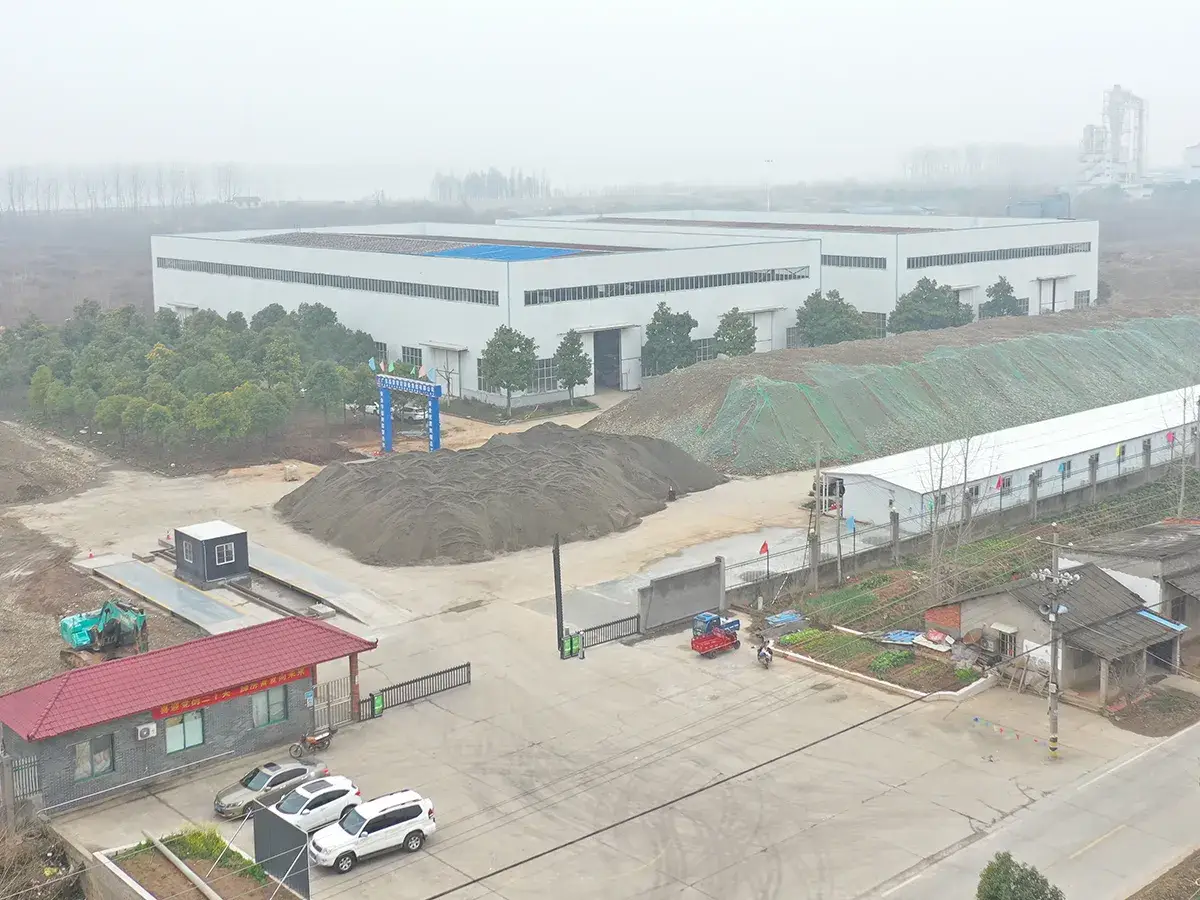

Projeto da planta de agregados do Grupo de Investimento em Construção da Cidade de Wuzhou, em Guangxi (15 milhões de toneladas por ano)
Projeto da planta de agregados da empresa de mineração Fenglin em Guangxi
Projeto de processamento de materiais de construção ecológicos da EPCO em Changtou Jinrunyuan, em Hubei
Projeto de uma unidade de produção de agregados do Grupo China Gezhouba em Ding'an, Hainan
