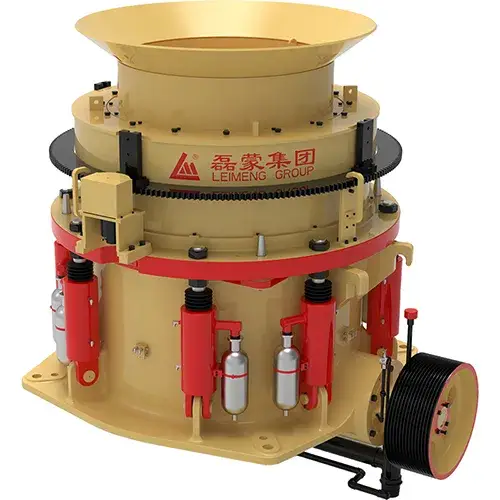

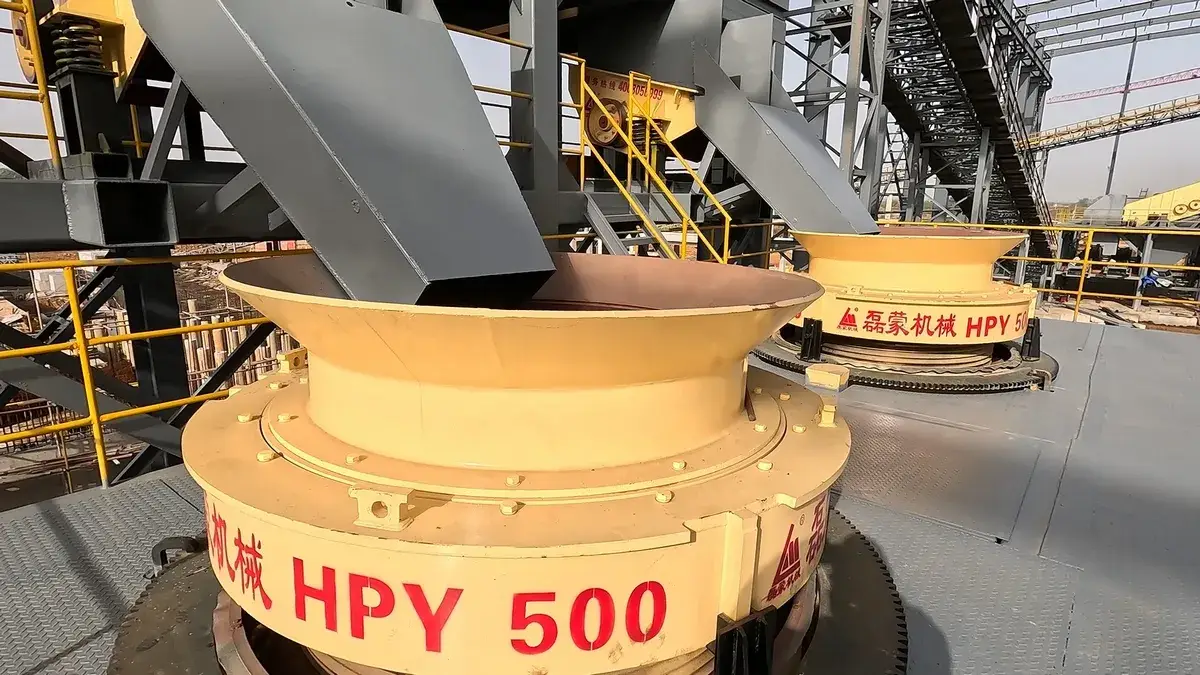

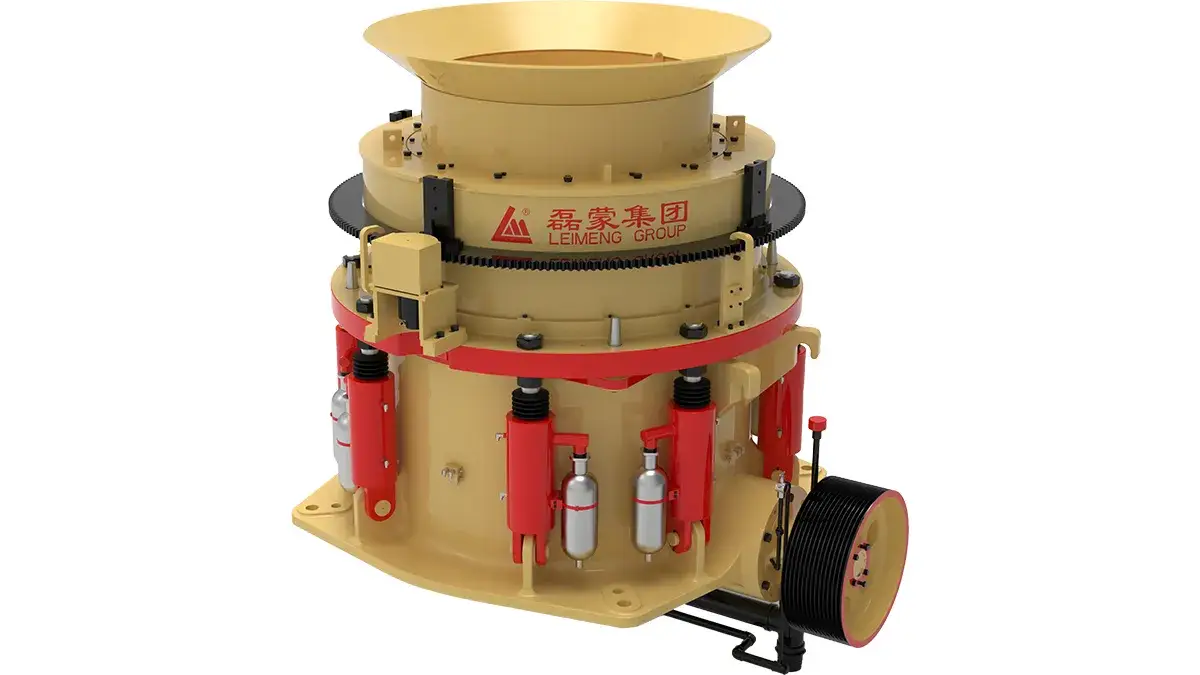

Série H(M)PY Britador cônico Symons
(Multicilíndrico, britagem terciária)
O britador cônico Symons multicilíndrico da série H(M)PY está equipado com um cilindro hidráulico de liberação de resíduos, um cilindro de travamento e um sistema de ajuste automático de descarga, o que permite funções automáticas de travamento e limpeza da câmara, reduzindo o tempo de ajuste e as paradas. É amplamente utilizado em operações de mineração, metalurgia, areia e cascalho e cimento. Adequado para britagem média, média-fina e fina de vários minérios e minerais não metálicos, desde minérios de metais ferrosos até minérios de metais não ferrosos, calcário e basalto, ele se destaca em aplicações de britagem fina e ultrafina.
Materiais aplicáveis
- Minérios metálicos
- Minérios não metálicos
Características
- Projetado com uma estrutura fundida integral de alta resistência para máxima integridade estrutural e vida útil prolongada.
- Possui um sistema de motor hidráulico para ajustes remotos, contínuos e precisos da configuração do lado fechado (CSS), garantindo resposta operacional rápida.
- Utiliza o princípio de britagem laminada para otimizar a produtividade, reduzir o desgaste do revestimento e produzir um produto cúbico de alta qualidade com geração otimizada de finos.
- As superfícies de assentamento usinadas com precisão permitem a instalação rápida e sem apoio de mantos e côncavos, reduzindo significativamente o tempo de inatividade para manutenção e os custos de substituição.
- A luva de ajuste é fixada por vários cilindros hidráulicos compactos, garantindo força de travamento uniforme e confiabilidade incomparável.
- Combina vedações labirínticas e esféricas flutuantes para fornecer uma barreira robusta contra poeira, protegendo os componentes internos e prolongando a vida útil do óleo.
- Equipado com um sistema hidráulico de liberação de resíduos e limpeza da câmara, permitindo que a máquina remova com segurança materiais não trituráveis e minimize o tempo de inatividade.
- Utiliza engrenagens cônicas em espiral para alta capacidade de carga, operação silenciosa e transmissão suave de potência.
- Possui um sistema de controle inteligente automatizado combinado com lubrificação integrada, permitindo monitoramento de condições em tempo real e desempenho otimizado.

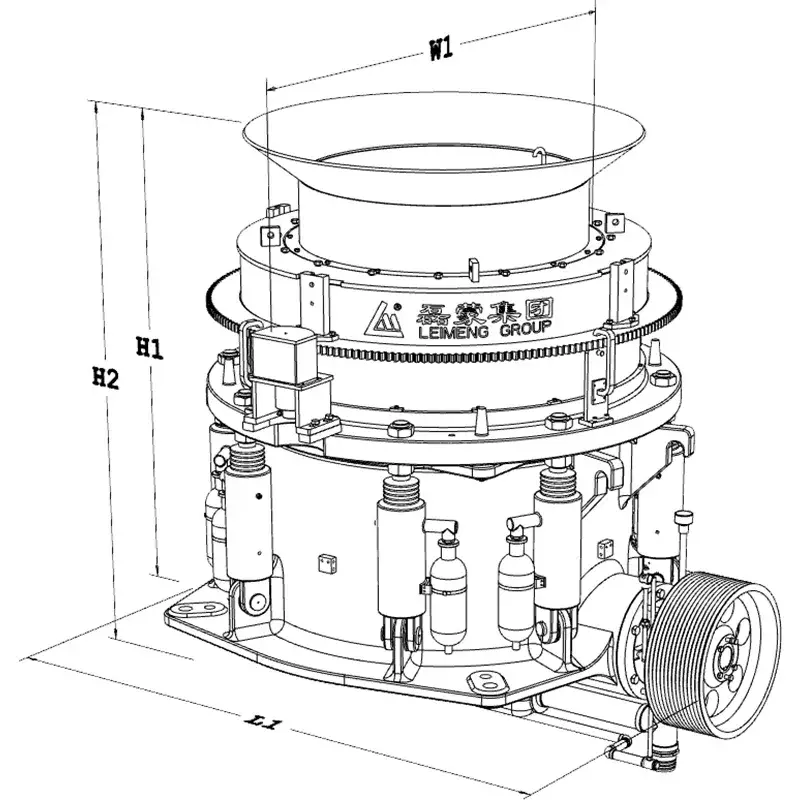

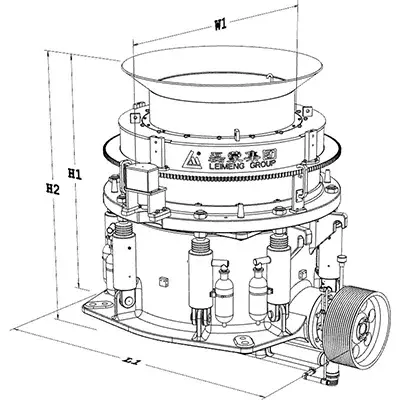

Dimensões
| Modelo | Comprimento L1 (mm) | Largura W1 (mm) | Altura H1 (mm) | Altura H2 (mm) |
| |
2180 | 2110 | 1875 | 2500 |
| |
2520 | 2350 | 2210 | 2910 |
| |
2850 | 2500 | 2390 | 3010 |
| |
3300 | 3080 | 2400 | 3250 |
| |
4000 | 3600 | 3310 | 4350 |
| |
4000 | 3600 | 3310 | 4350 |
| |
4805 | 3900 | 3870 | 4540 |
| |
5000 | 4700 | 5050 | 5790 |
Especificações técnicas
| Modelo | |
|
|
|
|
|
|
|
| Tamanho máximo de alimentação (mm) | 185 | 230 | 300 | 330 | 350 | 356 | 360 | 360 |
| Tamanho de descarga (mm) | 13 | 13 | 13 | 16 | 16 | 9 | 13 | 10 |
| Capacidade (t/h) | 120-250 | 150-440 | 185-630 | 280-790 | 385-1200 | 341-1440 | 615-2420 | 590-3025 |
| Potência (kW) | 160 | 220 | 315 | 400 | 630 | 710 | 800 | 900 |

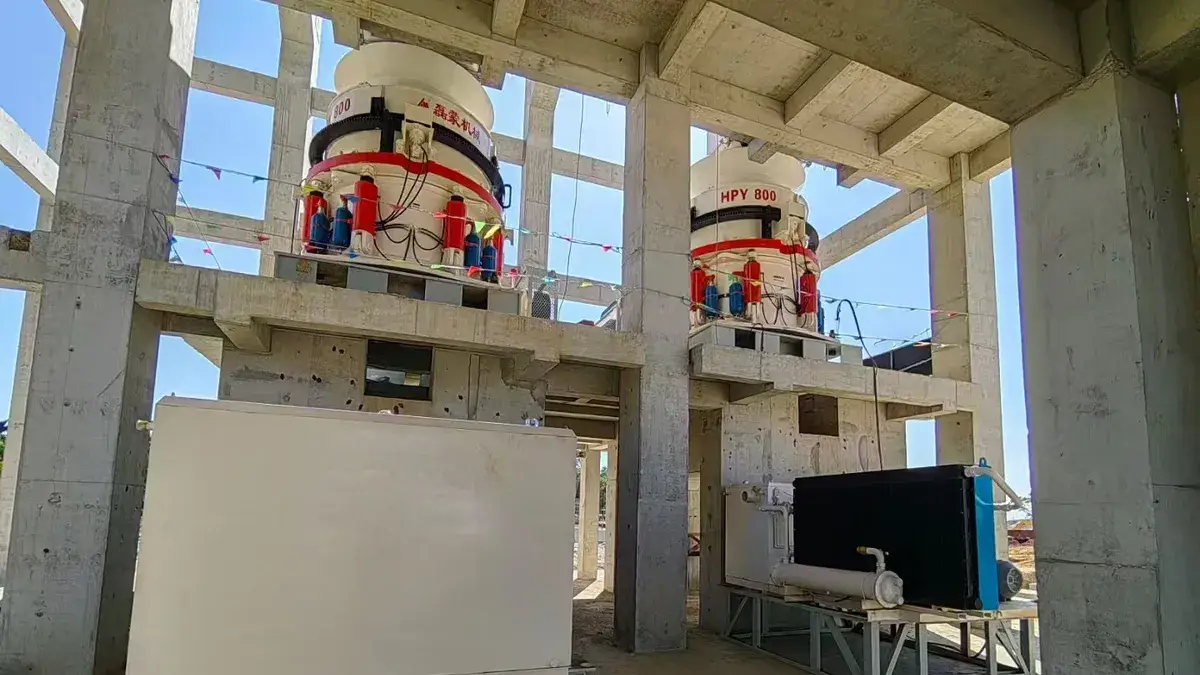

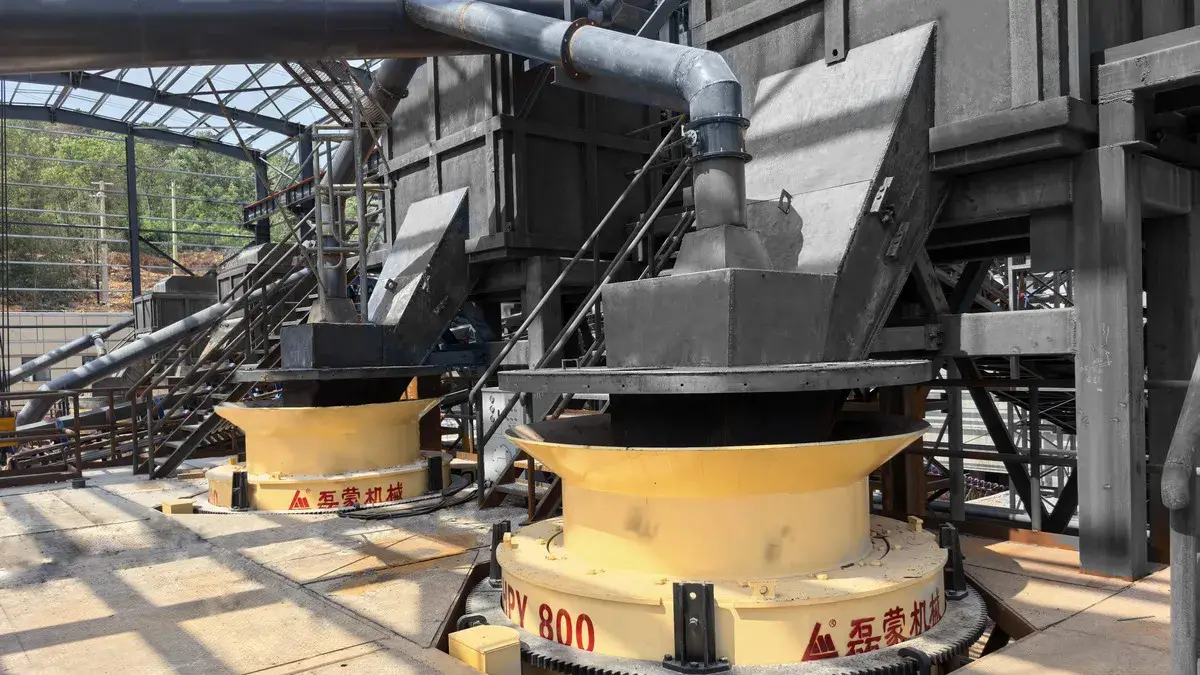

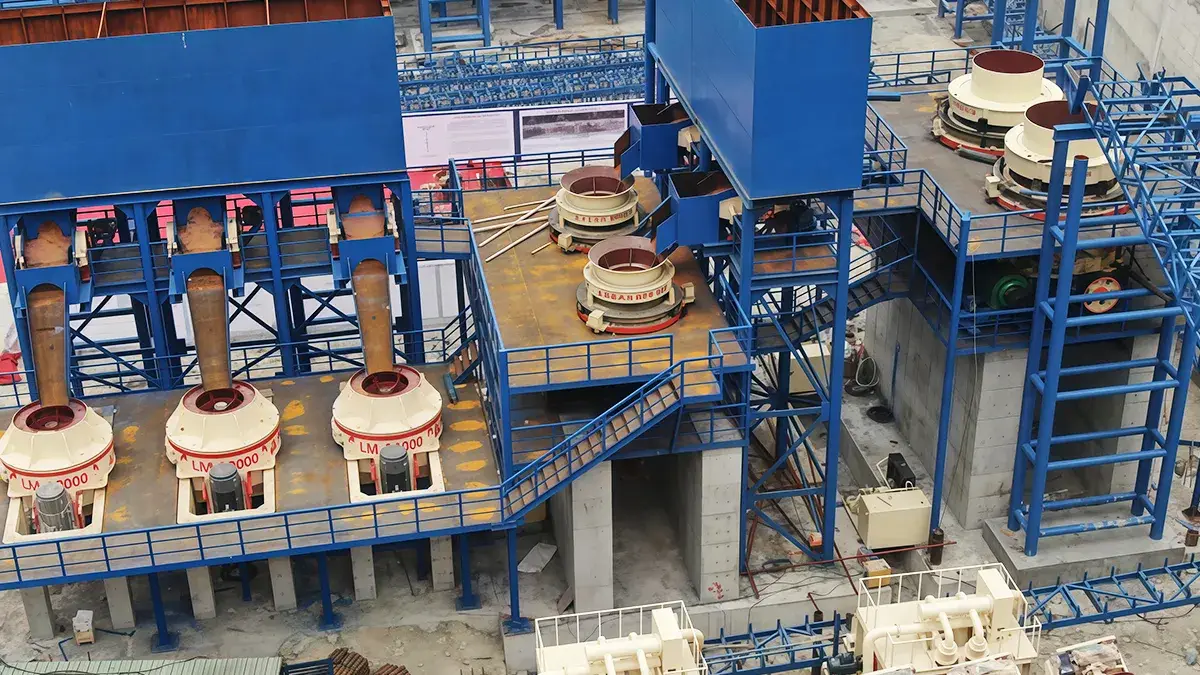

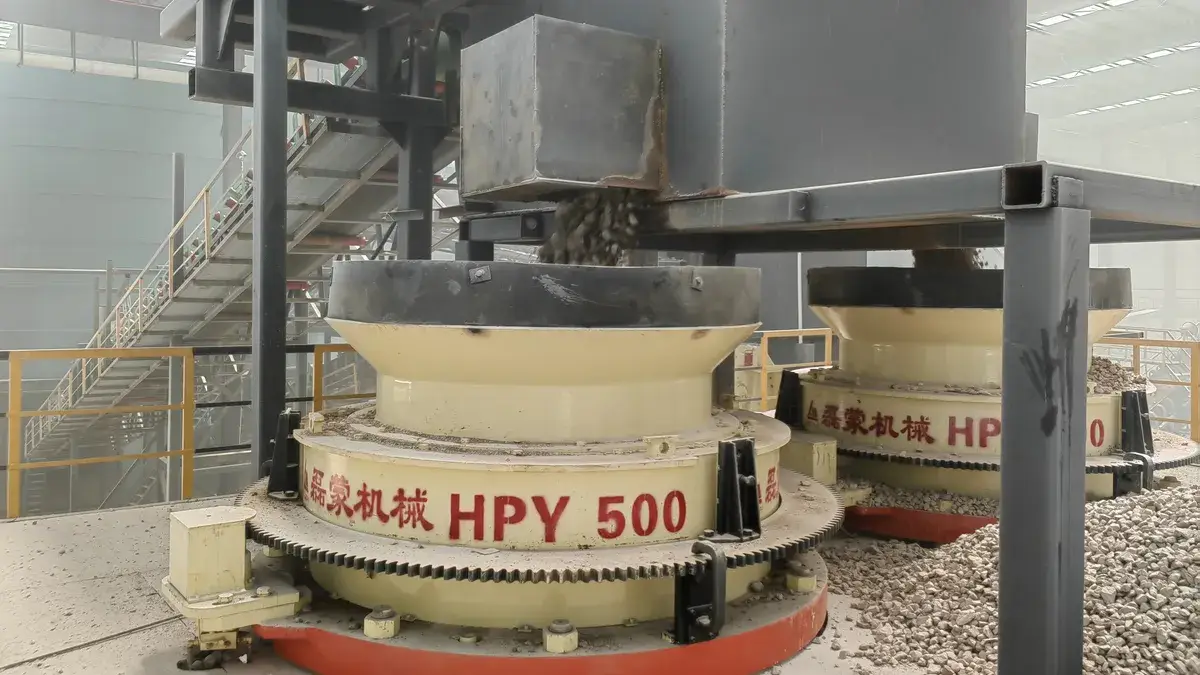

Projetos

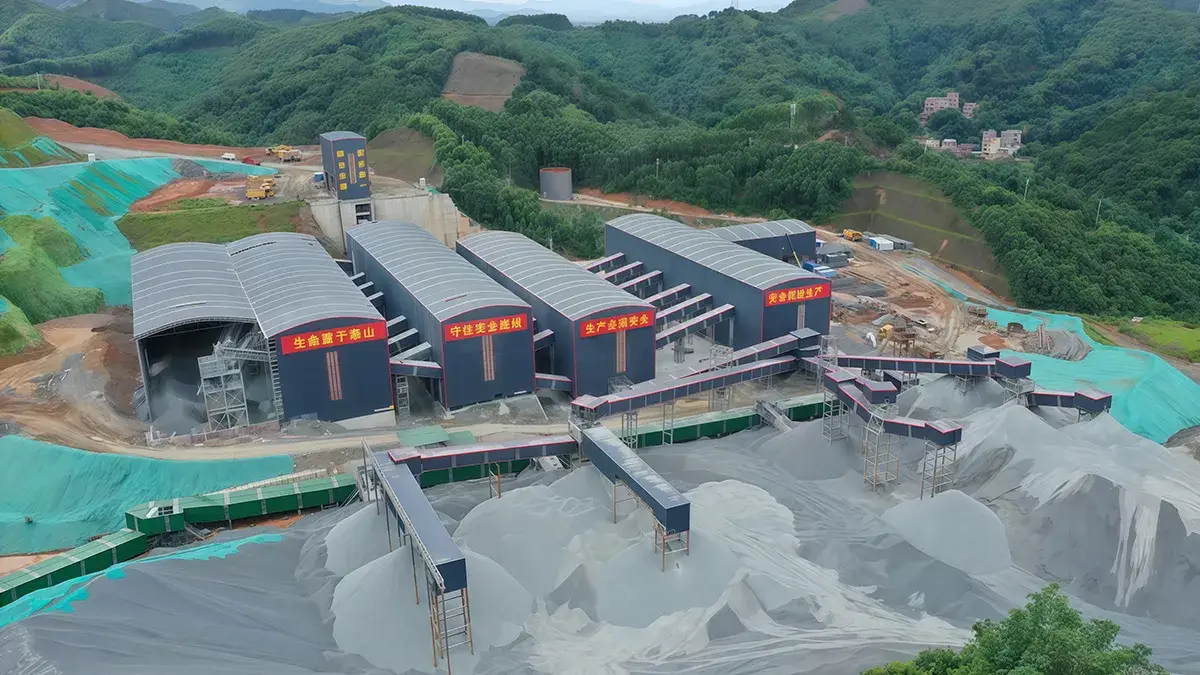

Projeto de planta de agregados em Hengyang, Hunan (7,5 milhões de toneladas por ano)
Projeto da planta de agregados EPC em Wenchuan, Sichuan
Projeto de planta de agregados em Jingmen, Hubei (7 milhões de toneladas por ano)
Projeto da usina de agregados da empresa Juwuxing em Jingmen, Hubei
Projeto da planta de agregados do Grupo de Investimento em Construção da Cidade de Wuzhou, em Guangxi (15 milhões de toneladas por ano)
Projeto de uma unidade de produção de agregados do Grupo China Gezhouba em Ding'an, Hainan
